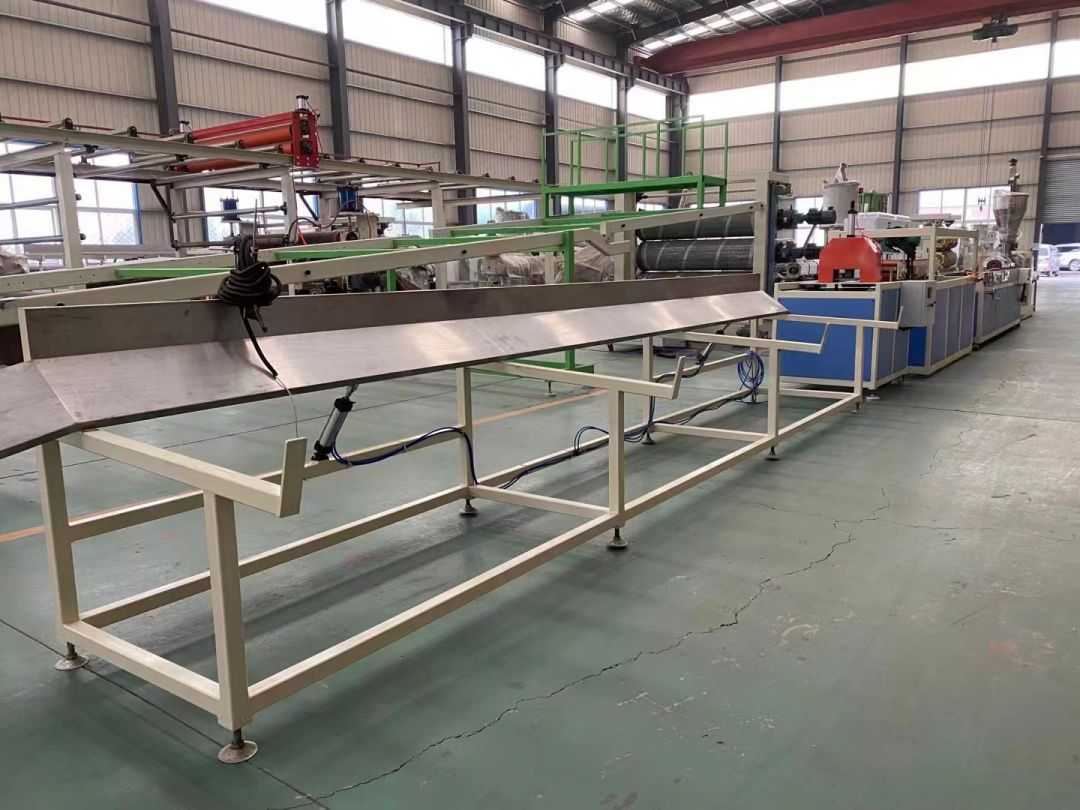

Profil Produktionslinje Profilproduktionslinjen bruger SJSZ-65/132-seriens koniske dobbeltskrue-ekstrudere, rustfrit stål vakuumformeplatforme, larvetraktorer, integrerede automatiske skæremaskiner og vippestativer. Formningsplatformen er udstyret med en højtryksvakuumpumpe og en vandpumpe, som er firedimensionelt justerbare. Traktoren er pneumatisk fastspændt. Den automatiske skæremaskine med fast længde bruger en rejsekontakt til at skære til en fast længde. Stablereolen er 6 meter lang, lavet af rustfrit stål og pneumatisk vendt.

Send forespørgsel

Produkt beskrivelse

Profil Produktionslinje

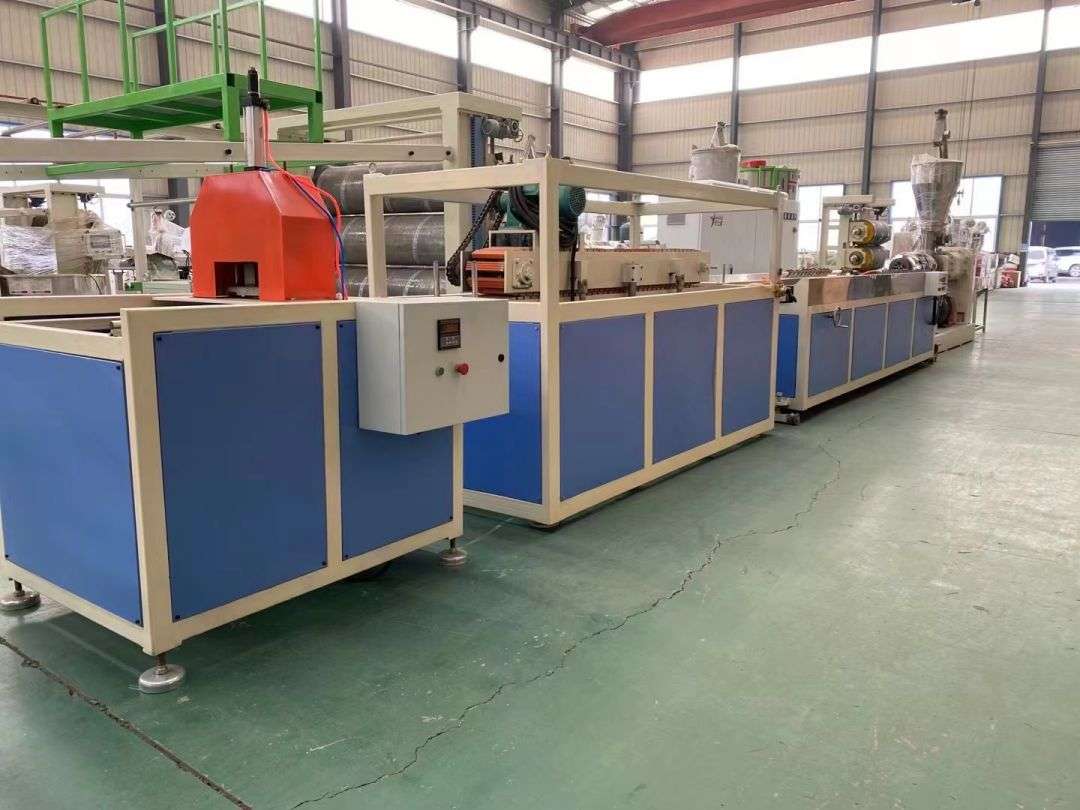

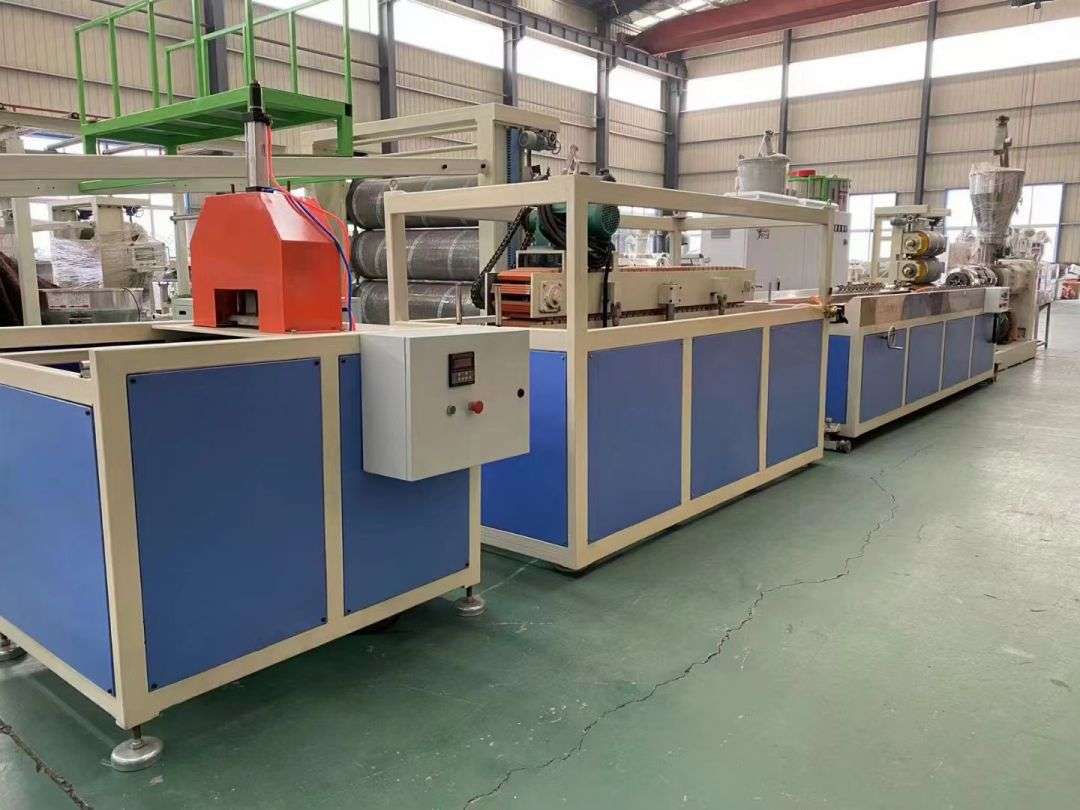

Profilproduktionslinjen bruger SJSZ-65/132-seriens koniske dobbeltskrue-ekstrudere, rustfrit stål vakuumformeplatforme, larvetraktorer, integrerede automatiske skæremaskiner og vippestativer. Formningsplatformen er udstyret med en højtryksvakuumpumpe og en vandpumpe, som er firedimensionelt justerbare. Traktoren er pneumatisk fastspændt. Den automatiske skæremaskine med fast længde bruger en rejsekontakt til at skære til en fast længde. Stablereolen er 6 meter lang, lavet af rustfrit stål og pneumatisk vendt.

sag

produkt display

projekt	teknisk parameter

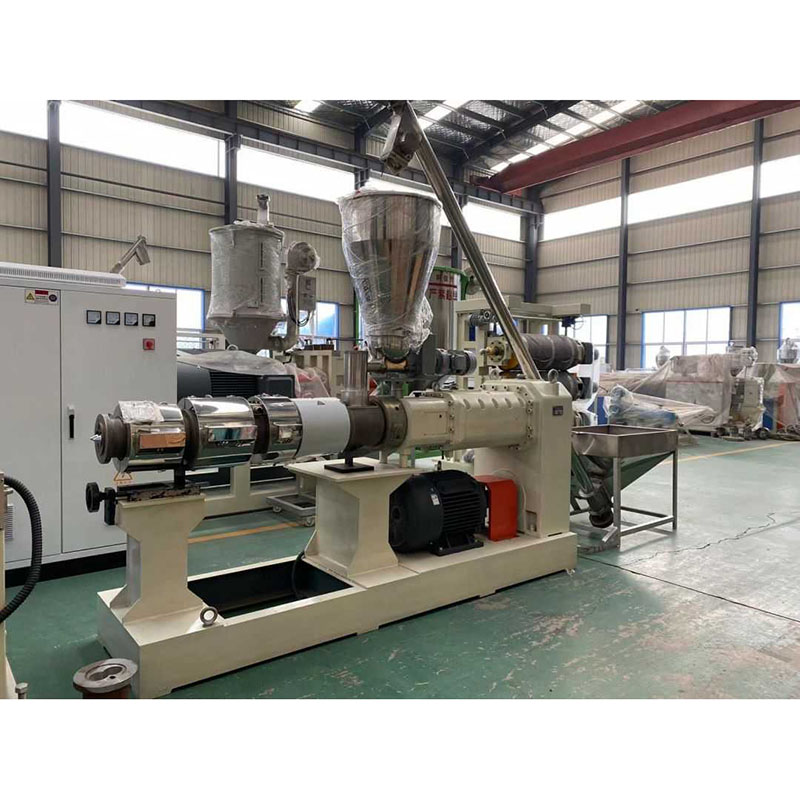

hovedmotor
el-styreskab	* Luftkontakt: Chint * Den anvendte ståltykkelse er ikke mindre end 1,5 mm, og alle elektriske komponenter er af velkendte mærker
Produktionsvolumen (kg/t)	100-200 (varierer med forskelligt ekstruderingsvolumen af forarbejdede materialer og driftsbetingelser)
størrelse (mm)	3670 x 1500 x 2350 mm
vægt (kg)	3000 kg
Automatisk doserings- og fodertragt	Materiale: rustfrit stål
Kraftoverførselsledning	trefaset fireledersystem
Temperaturregulator, med nødstop og beskyttelsesfunktioner	Intelligent temperaturkontrolbord Overstrømsbeskyttelse alarmfunktion Højspændingsoverbelastningsbeskyttelsessystem.
funktion	Høj forskydning, god blødgørende effekt, høj output (100-160 kg / h) profilekstruderingshastighed af den tilsvarende størrelse for at opfylde produktionslinjens outputkrav. Fremstillingsmaterialer på højt niveau og holdbare dele har robuste egenskaber.
Hvordan betjeningspanelets data vises	digitalt display
Skrue: legering af høj kvalitet 38CrMoAIA nitridlagtykkelse 0,7 mm, overfladehårdhed HV940, Ra0,4um Kinas velkendte mærke
diameter (mm)	65/132 mm
aktiv længde (mm)	2140 mm
mængde	Artikel 2
form	tilspidsning
Hastighed Hastighed (r/min)	1~34 (diudad)
Tromle højkvalitets legering 38CrMoAIA nitrid lagtykkelse 0,7 mm, overflade hårdhed HV940, Ra0,4um
Maskincylinder type	monolitiske enheder
Opvarmningsmetode	Varmering af støbt aluminium
Antal varmeområder	Område 4
varmeeffekt (kw)	30Kw（11/4/6/8）
temperaturområde (℃)	50 ~ 350 ℃
Antal køleområder	3 Distrikt
Kombineret flowkerne	45 #, forkromet indvendig overflade
kølemiddel passage	3X250w blæseren er afkølet
kølemedium	luft
kvalitetssikring	Levetid på over 10.000 timer
Maskintromlens håndteringsmetode	Dobbeltlegeret hårdhed HRC 55-62
2. Drivsystem og decelerationssystem
Hoveddrevet motorkraft	37kw, Shandong kendt mærke motor
Arbejdsmetode for hovedmotoren	Trefaset asynkronmotor, direkte forbundet til gearkassen, motoren med variabel frekvenskonverteringsregulator
Hastigheden af hoveddrevets hovedmotor	30~1400r/min
Mærket på gearkassen	Horisontal gearkasse med høj torsion, skrå gear med hård tand
tandhjul	Nitrogeninfiltrationsbehandling, gearmaterialet er 20CrMoTi
jobbilletboks	De to fordelerkassereduktionsaksler er drevet af taiske gear
Hastighedsreguleringstilstand for hovedmotoren	AC hastighedsregulering
3. vakuumpumpesystem
type	vandring vakuumpumpe
motorens kraft	3kw
Motorens arbejdstilstand	trefaset asynkron motor
vakuum grad	0~-0,8 pa
vakuumpumpe	Udstødningshastighed: 60m³/t

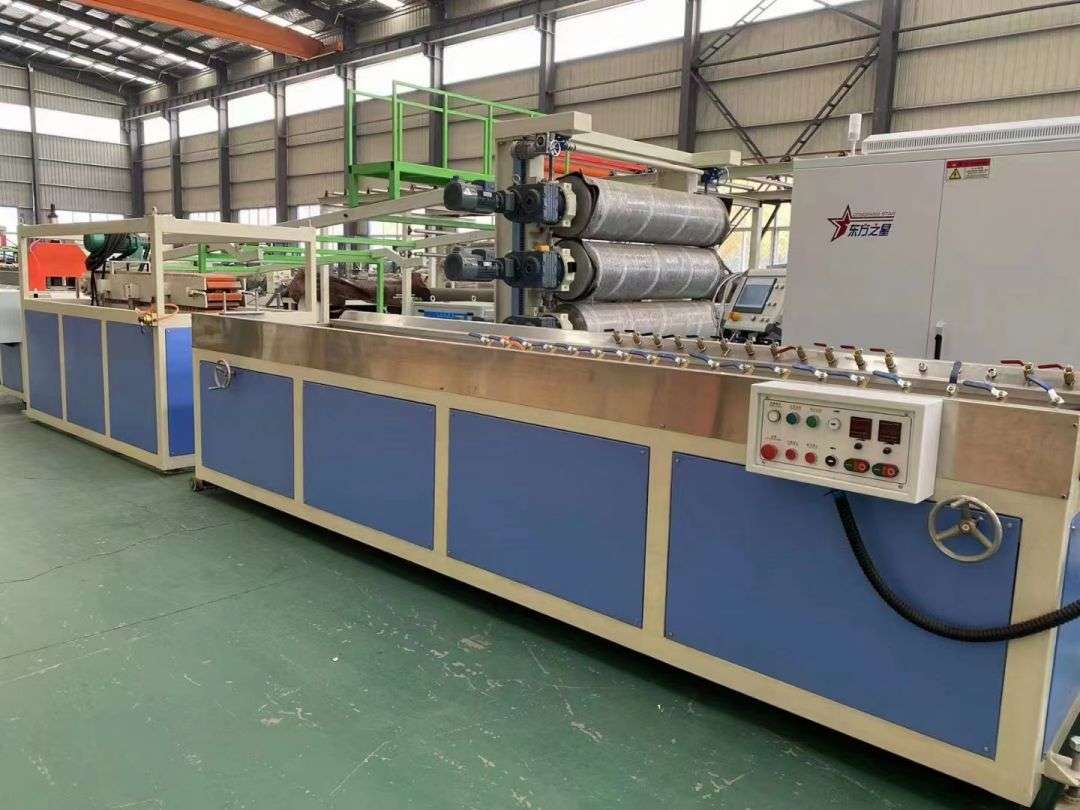

1. 240 Vakuum indstillingsbord

størrelse (mm)	400012001475 mm (inklusive styreskinnestørrelse)
Vandplademateriale	rustfrit stål
Antal luftdyse og vanddyse	Omkring 60
Flyt motoren før og efter	0,75KW (1 sæt)
vandpumpe	3KW
Vakuumpumpe type	Vandring vakuumpumpe
Vakuumpumpekraft	To, 4kw
vakuum grad (Mpa)	0~-0,8 pa
Vanddampdysens position og tilslutningstilstand	Placering: begge sider af indstillingstrinnet: fast type
Justeringstilstand for centerhøjden	Cochlear orm manual
styreskab	1, nem betjening. 2、 Redigér indstillingstabellen før og efter elektrisk justering, manuel op- og nedjustering. 3、 Elektriske apparater er lavet af Chint 4、 Alle motorer har overdreven belastningsbeskyttelse.
Vandbeholderens volumen og mængde	Cirka 150L

Generelle specifikationsparametre

Automatisk vandforsyning og afløbskontrol

Vakuum tabel 1

Flyt 700 mm mm og fremad

Venstre og højre finjustering ± 30 mm

Vandskiver er lavet af rustfrit stål

Eksternt rør og udstyr er let at installere og let eftersyn.

Alle yderrør til vandforsyning og afløb er udført i størrelse 1 "-2" galvaniserede stålrør.

flot udseende

2. Bæltetraktor

Lang, X og bred (mm)	1800 mm x 1500 mm x 1700 mm
Trækhastighed (m/min) maksimalt træk i trækstangen	0,8-5 m/l 4000 N
Trækmotoreffekt (kw)	2,2kw x 1
Spor måde	pneumatisk
Motortilslutningstilstand	stjerneforbindelse
antal motorer	1
motorhastighed	10~1450r/min
Spor effektiv længde	1500 mm
Motorhastighedsregulering	AC motor, inverter hastighedsregulering
Forbindelsestilstand af gummi og skinne	Hurtigt forbundet med skruer, let at installere og fjerne
Karakteristika for trækblokke	Kombiner med gummiklodser og Q235A stål, med god holdbarhed og slidstyrke
Modets clammode	pneumatisk styring
Traktorens midterhøjde	1000 ± 50 mm, justerbar, synkron trækhastighed.
Tryklufttryk	0,5~0,7Mpa
Kædetankningsmetode	Manuel tilføjelse
styreskab Cylinder og pneumatiske dele	Elektriske dele: Chint Cylinderen bruges af Yadke
Alle pneumatiske dele: Yadker × Traktor-controlleren er på vakuumkontroltavlen × Dørene og kasserne på de resterende sider er fremstillet med en tykkelse på 1,5 mm stålplade. × Traktorens udseende er smukt.

Automatisk skære integreret maskine

3. Skæremaskine: 1.200 MM X 1160 MM X 1600 MM
Tryktilstand Skære nøjagtighed Klippehøjde Skær motorkraften	pneumatisk kredsløb ≤2 mm ≤150 mm 1,5 kw
Maksimal snitbredde	260 mm
meter metode	fotoelektrisk afbryder
Luftkompressionstryk	0,5~0,7Mpa
